设计开关电源变压器时如何选择磁芯
来源: | 发布日期:2021-02-27

在设计开关电源变压器时,正确选择开关电源变压器磁芯是非常重要过程。只有开关电源变压器磁芯选择好了,开关变压器才能达到效果。那么要怎样正确选择磁芯呢?其实各个不同形状的磁心都有其应用场合,也就是选择使用的时候,扬其长,避其短,做到较优的设计,选择磁心材料前,先确定其磁心材料的基本参数,也就是根据你的具体使用环境进行选择。下面跟着中立鼎小编一起来看看吧!

选择磁芯的任务就是确定变压器选用磁芯的材料牌号及型号规格。常见的开关变压器使用的磁性材料为软磁铁氧体,其成分为MnZn。

由于配方及生产工艺的不同,各公司制成了特性参数不同多种牌号的磁性材料,并提供各牌号磁性材料的特性参数,如使用频率范围、初始导磁率、比损耗因数、比温度系数、饱和磁通密度、居里温度、电阻率、密度以及某些参数随频率、温度变化的曲线。

磁芯按形状又分EI、EE、EC、U、UF 等多种型号。 每种型号又有多种规格,各生产公司亦提供各种型号规格磁芯的几何尺寸。

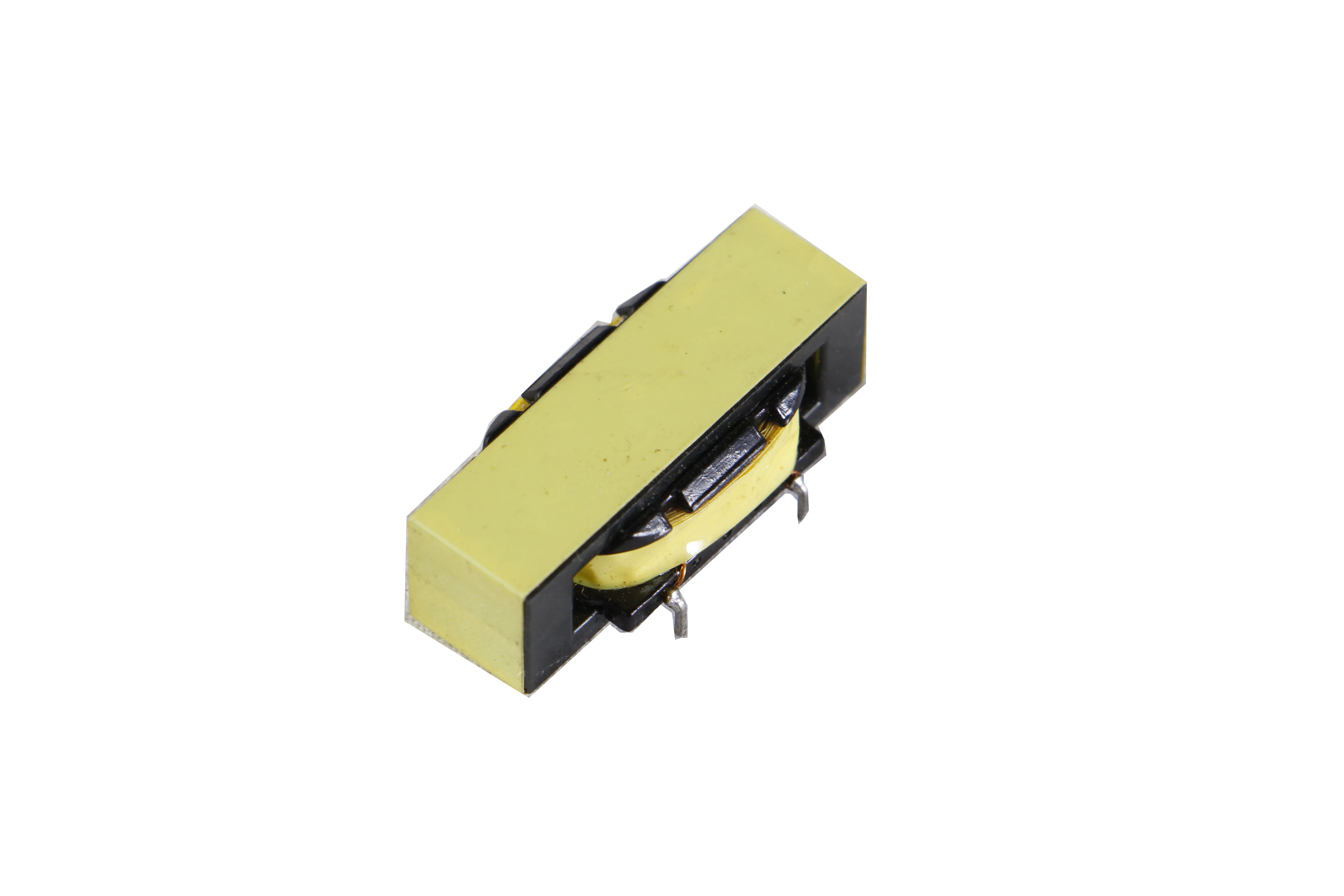

开关电源变压器

铁基非晶铁芯:在几乎所有的非晶合金铁芯中具有很高的饱和磁感应强度(1.45~1.56T),同时具有高导磁率,低矫顽力,低损耗,低激磁电流和良好的温度稳定性和时效稳定性。主要用于替代硅钢片,作为各种形式,不同功率的工频配电变压器,中频变压器,工作频率从50Hz到10KHz;作为大功率开关电源电抗器铁芯,使用频率可达50KHz。

铁镍基非晶铁芯:中等偏低的饱和磁感应强度(0.75T),高导磁率,低矫顽力,耐磨耐蚀,稳定性好。常用于取代坡莫合金铁芯作为漏电开关中的零序电流互感器铁芯。

钴基非晶铁芯:在所有的非晶合金铁芯中具有很高的磁导率,同时具有中等偏低的饱和磁感应强度(0.65T),低矫顽力,低损耗,优异的耐磨性和耐蚀性,良好的温度稳定性和时效稳定性,耐冲击振动。

成都市中立鼎科技有限公司,专门生产变压器19年,有着丰富的设计和生产经验。除了变压器,我们还生产滤波器,自粘线圈,贴片电感,直插电感,电压、电流互感器,霍尔传感器等产品。
