高频开关变压器的设计与制造
来源: | 发布日期:2022-08-02

  磁性材料,是指在应用中具有铁磁性或亚铁磁性的物质,包括铁、钴、镍及它们的合金、氧化物等,按其性能不同,主要分为两类:软磁材料(矫顽力<1kA/m) 和永磁材料(矫顽力>1kA/m)。磁性元件所用的铁心或磁心,一般是由软磁材料制成的,主要是利用磁性材料的磁导率特性。磁性材料从最初使用电工纯铁,继而使用热轧硅钢片,到现在根据不同使用要求,选择使用薄型冷轧硅钢片、镍铁合金 (又称坡莫合金)、铁氧体材料、非晶或微晶(纳米晶 ) 合金材料,而磁性元件的外形有E形、斜E形、C 形、 I形、U形、O形、日字形、 M 形、R形等。随着冶金及电工材料技术的发展,会不断开发出各种新型磁性材料,同时电子变压器行业也不断研制出新型结构的电子变压器产品。

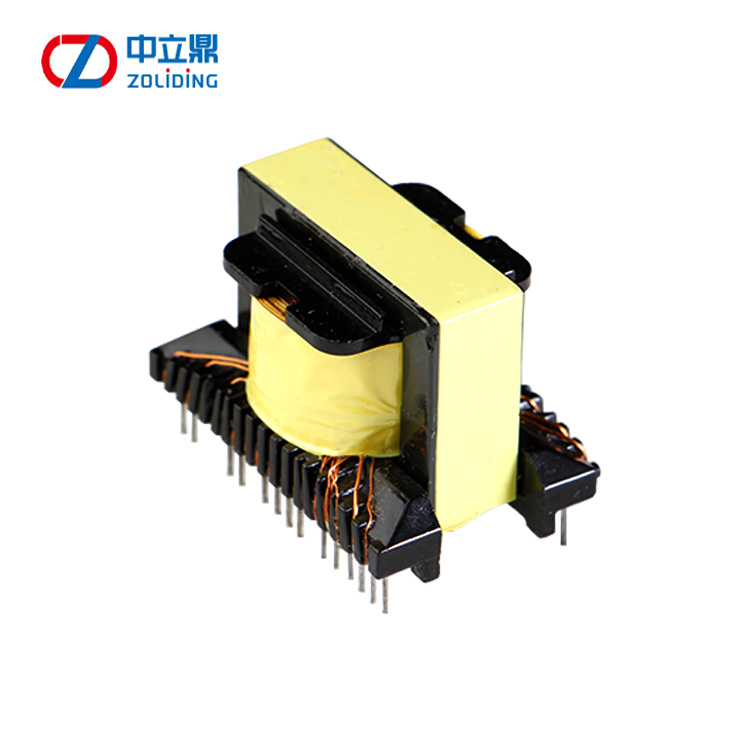

ER39变压器4

    开关电源中使用磁性元件较多,包括作为开关电源核心的高频功率变压器、电消互感器、驱动变压器、低压辅助电源变压器及各种滤波电感等,我们把它统称为电子变压器,是电力电子电路中储能、转换及隔离所必备的元件。磁性元件在整个电源中所占比重很大,对电源的体积、质量、成本及效率有显著影响,特别是高频功率变厂器和滤波电感器对整个电源的性能更有举足轻重的影响。

磁性元件作为变压器使用时,可起的作用为:①电气隔离;②变比不同,达到电压升、降;③大功率整流二次绕组相移不同,有利纹波系数减小 ;④磁耦合传送能量;⑤测量电压、电流。磁性元件作为电感器使用时,可起的作用为:①储能、平波、滤波 ;②抑制尖峰电压或电流,保护易受电压、电流损坏的电子元件;③与电容器构成谐振,产生方向交变的电压或电流。
